嘭！航拍的FAST長這樣——

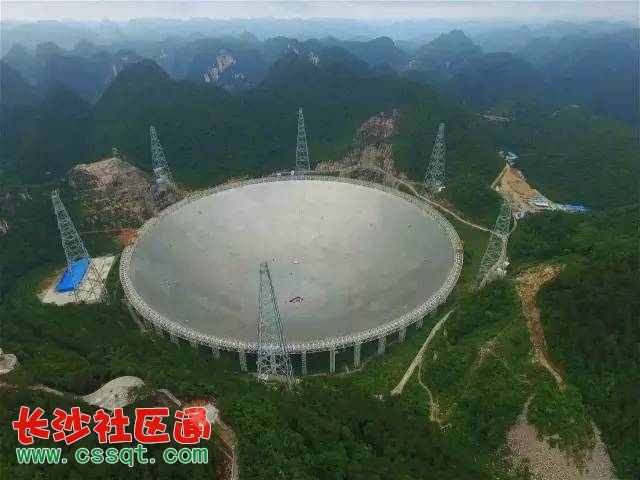

航拍FAST

再近一點——

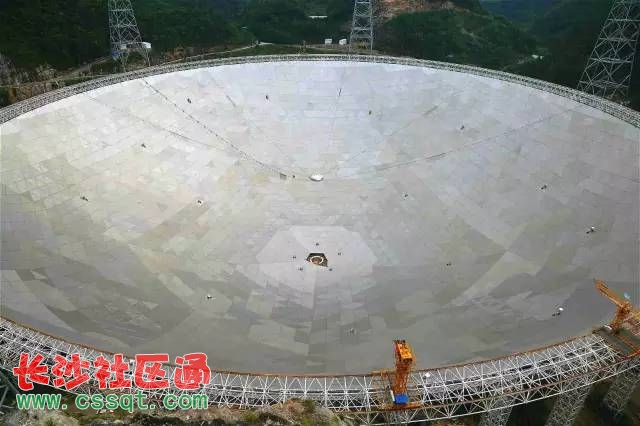

俯視FAST

再再再再再近一點——

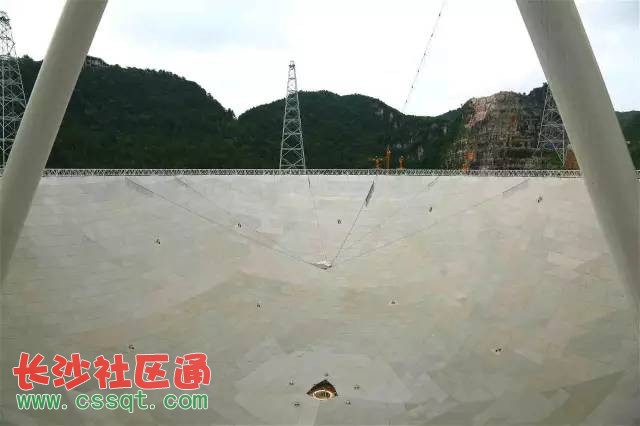

近看FAST

里面什么樣？——

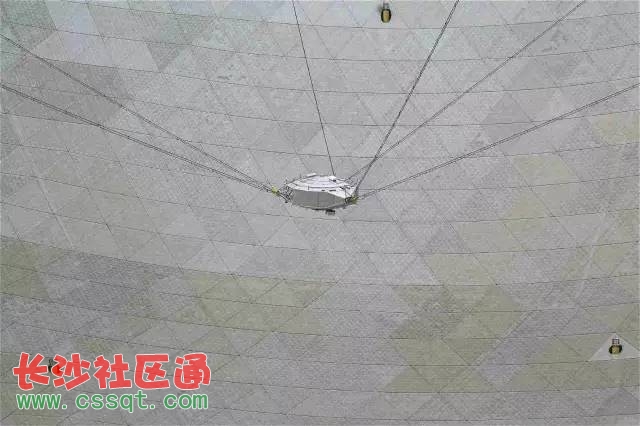

饋源艙

那塊萬眾矚目的“最后一塊”鏡片在哪？

饋源艙和最后一塊鏡片

那鏡片呢——

FAST最后一塊“鏡片”發射面單元

鏡面下面什么樣？——

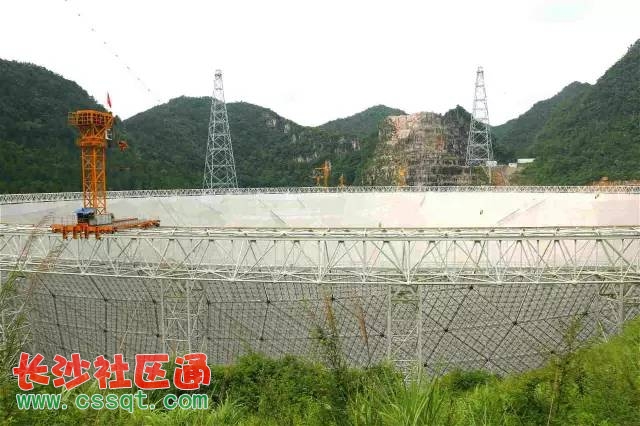

鏡片下面

來個酷酷的角度？

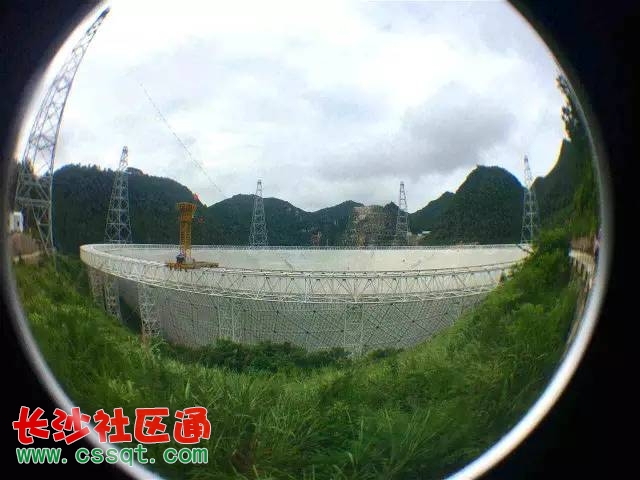

魚眼看FAST

最后，看看鏡片的安裝位置吧！

最后一塊鏡片的安裝位置

怎么樣？FAST的模樣是不是在你腦海中更清晰啦？

FAST，即500米口徑球面射電望遠鏡（Five-hundred-meter ApertureSpherical radio Telescope，F(xiàn)AST）。這個工程是“十一五”國家重大科技基礎設施建設項目，建造世界第一大單口徑射電望遠鏡—500米口徑球冠狀主動反射面射電望遠鏡，以實現大天區面積、高精度的天文觀測。被人稱作“觀天巨眼”，或者傾聽宇宙訊號的“大耳朵”。

航拍FAST

FAST望遠鏡選址于貴州省平塘縣，而這也是FAST工程的創新之一：利用貴州天然的喀斯特洼坑作為臺址。而另外的兩項創新，一是洼坑內鋪設數千塊單元組成500米球冠狀主動反射面，球冠反射面在射電電源方向形成300米口徑瞬時拋物面，使望遠鏡接收機能與傳統拋物面天線一樣處在焦點上；二是采用輕型索拖動機構和并聯機器人，實現接收機的高精度定位。

我猜屏幕那頭的你還是一頭霧水？一言不合我們先來一張圖吧！

圖解FAST

我猜你跟小編有一樣的疑問：有了它，我們就能找到外星人了嗎？我想不排除這個可能性，因?yàn)椤八褜さ赝馕拿鳌钡拇_是目標之一，而那就是外星人的世界啦。但是這只是最末位的科學目標，“大耳朵”有著更艱巨的任務。

在科學方面，它能巡視宇宙中的中性氫，研究宇宙大尺度物理學，以探索宇宙起源和演化；觀測脈沖星，研究極端狀態下的物質結構與物理規律；主導國際低頻甚長基線干涉測量網，獲得天體超精細結構；探測星際分子；搜索可能的星際通訊信號。它試圖回答的是更久遠的問題，比如宇宙演化、脈沖星探測和星際分子。它將幫助解開宇宙初始混沌、暗物質分布與大尺度結構，以及星系演化等領域的謎團。

在工程方面，它的建成將推動我國在天線制造技術、微波電子技術、并聯機器人、大跨度結構、公里范圍高精度動態測量等眾多高科技領域的發展。

建成后的FAST將在日地環境研究、搜尋地外文明、國防建設和國家安全等國家重大需求方面發揮不可替代的巨大作用。

同時，它的建設與運行將促進西部經濟的繁榮和社會進步，符合國家區域發展的總體戰略。同時，以FAST為主體的天文科普基地將推進我國的科普工作，教育青少年、宣傳公眾與決策層，為科教興國的長遠戰略目標服務。

俯視FAST

它擁有30個足球場大的接收面積，將是國際上最大的單口徑望遠鏡。FAST突破了射電望遠鏡的百米極限，開創了建造巨型射電望遠鏡的新模式。如果繞著圍在FAST上沿、周長1.6公里的白色圈梁步行一圈， “丈量”射電望遠鏡的規模將花費40分鐘。專家介紹，這里開挖出90萬方土石，修建了7公里的進場道路。

魚眼看FAST

靈敏度提高約10倍，與號稱“地面最大的機器”的德國波恩100米望遠鏡相比。FAST的基本原理與人們常見的鍋式衛星天線相似，即拋物面反射信號、饋源接收信號。

從構造上來說，它擁有6個支撐塔，6條柔性鋼索分別從它們“伸出”，這就使得直徑13米、重30噸的饋源艙懸吊在半空。而繩索的收放，使它能夠在距離地面高140—180米、直徑為207米的球冠面上按照科學家的要求運動。

反射面板也體現了它的精確。4450個邊長在10.2米至12.4米之間的反射面單元分為400多種，每個反射面單元又由100個形態各異的更小單元拼接而成。攻關團隊將構件數量達上百萬件的單塊子單元表面精度控制在1毫米以上。每塊反射面上都可以進行對焦，使其靈敏度是阿雷西博望遠鏡的兩倍多、德國波恩100米望遠鏡的10倍。

饋源艙和最后一塊鏡片

其綜合性能提高約10倍，與排在阿波羅登月之前、被評為人類20世紀10大工程之首的美國Arecibo 300米望遠鏡相比。

作為世界最大的單口徑望遠鏡，F(xiàn)AST將在未來10～20年保持世界一流設備的地位。

FAST工程的主要建設內容是在貴州喀斯特洼地內鋪設口徑為500米的球冠形主動反射面，通過主動控制在觀測方向形成300米口徑瞬時拋物面，采用光機電一體化的索支撐輕型饋源平臺，加之饋源艙內的二次調整裝置，在饋源與反射面之間無剛性連接的情況下，實現高精度的指向跟蹤，在饋源艙內配置覆蓋頻率70MHz～3GHz的多波段、多波束饋源和接收機系統，針對FAST科學目標發展不同用途的終端設備。同時，在臺址附近建造觀測基地園區，力爭打造一流的天文觀測站。

為實現這一建設目標，需要完成以下六項主要建設內容:

1)     臺址勘察與開挖：勘察臺址工程地質和水文地質條件，清理開挖洼地，使其滿足望遠鏡建設的需要。

2)     主動反射面：建設上萬根鋼索和數千個反射單元組成的球冠型索膜結構，口徑500米，球冠張角110-120°，變形拋物面的均方差為5毫米。

3)     饋源支撐：建設公里尺度的鋼索支撐體系，在饋源艙內安裝并聯機器人用于二級調整，最終調整定位精度為10毫米。

4)     測量與控制：建設洼地中基準網和基準站，激光全站儀和GPS測量系統，百米距離測量精度2毫米。采用總線及多層控制技術實現數千點自動控制和望遠鏡協調運行。

5)     接收機與終端：根據FAST科學目標，工作頻率覆蓋70MHz～3GHz。研制饋源（其中包括19波束多波束饋源）、低噪聲致冷放大器、寬頻帶數字中頻傳輸設備、高穩定度的時鐘和高精度的頻率標準設備等。配置多用途數字天文終端設備等。

6)     觀測基地建設：建立望遠鏡總控室、終端設備室等、各關鍵技術實驗室、辦公樓和綜合服務體系等。

近看FAST

現在“天眼”什么樣？小編其實跟你有一樣的疑惑。來來來，點這個圖，和小編一起穿越到現場吧，觀看獨家全景視頻探訪FAST吧！

▽ 點擊此處 觀看獨家全景視頻探訪FAST▽

△ 點擊此處，觀看獨家全景視頻探訪FAST△

圖文/中國青年報·中青在線 邱晨輝 陳明 堵力
