自爆按起因不同可分為 兩種：

一是：由玻璃中可見缺陷引起的自爆，例如結(jié)石、砂粒、氣泡、夾雜物、缺口、劃傷、爆邊等；

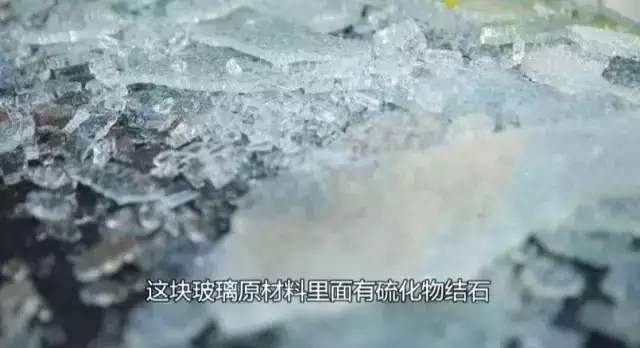

二是：由玻璃中硫化鎳（NIS）雜質(zhì)和異質(zhì)相顆粒引起鋼化玻璃自爆。BALLANTYNE于1961年首次提出鋼化玻璃自爆的硫化鎳機制。BORDEAUX和KASPERR通過對250例自爆的研究，發(fā)現(xiàn)引起自爆的硫化鎳直徑在0.04~0.65mm之間，平均粒徑為0.2mm。新發(fā)現(xiàn)異質(zhì)相顆粒引起鋼化玻璃自爆。

這是兩種不同類型的自爆，應(yīng)明確分類，區(qū)別對待，采用不同方法來應(yīng)對和處理。前者一般目視可見，檢測相對容易，故生產(chǎn)中可控。后者則主要由玻璃中微小的硫化鎳顆粒體積膨脹引發(fā)，無法目測檢驗，故不可控。在實際運作和處理上，前者一般可以在安裝前剔除，后者因無法檢驗而繼續(xù)存在，成為使用中的鋼化玻璃自爆的主要因素。硫化鎳

自爆后更換難度大，處理費用高，同時會伴隨較大的質(zhì)量投訴及經(jīng)濟損失，造成業(yè)主的不滿甚至更為嚴(yán)重的其他后果。所以，硫化鎳引發(fā)的自爆是我們討論的重點。

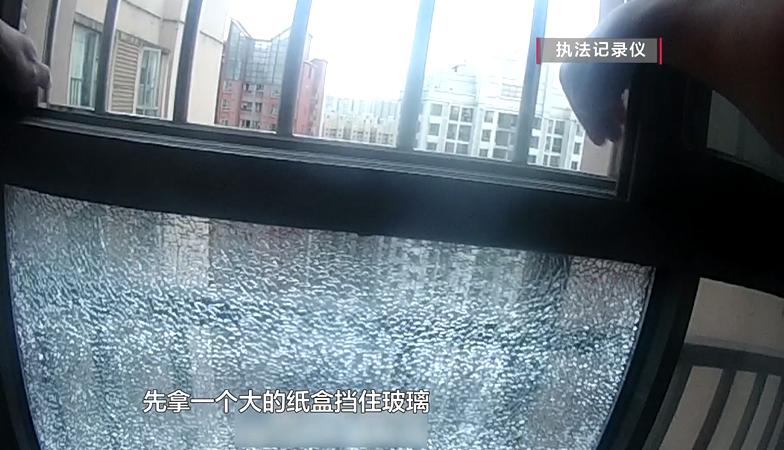

玻璃經(jīng)鋼化爐鋼化處理后，表面層形成壓應(yīng)力。內(nèi)部板芯層呈張應(yīng)力，壓應(yīng)力和張應(yīng)力共同構(gòu)成一個平衡體。玻璃本身是一種脆性材料，耐壓但不耐拉，所以玻璃的大部分破碎是張應(yīng)力引發(fā)的。

1. 1、鋼化玻璃屬于法規(guī)確認(rèn)的安全玻璃，廣泛應(yīng)用于對機械強度和安全性要求較高的場所，如玻璃門、建筑幕墻、立面窗、室內(nèi)隔斷、家具、靠近熱源和受冷熱沖擊較劇烈位置的隔斷。鋼化玻璃的特性決定了自爆是無法避免的，而且無法預(yù)估自爆的時間和條件，因此，為了防止因鋼化玻璃自爆帶來的危害，在玻璃加工及安裝過程中往往會采取一些措施或方法，來減少鋼化玻璃自爆帶來的損失。

2. 2、熱浸處理（均質(zhì)處理）：

3.        將已鋼化的玻璃放在熱浸爐內(nèi)進行加熱、保溫和降溫處理，使鋼化玻璃內(nèi)的硫化鎳達(dá)到穩(wěn)定狀態(tài)，使玻璃內(nèi)部的應(yīng)力去游平衡，以達(dá)到降低自爆率的目的。優(yōu)點：自爆率大大降低，費用低，不改變玻璃規(guī)格和版面。不足之處：不能完全排除自爆，而且應(yīng)力會相應(yīng)降低。

4. 3、夾膠玻璃：

5.        在玻璃之間夾上PVB中間膜，經(jīng)高溫高壓加工制成。PVB膜的韌性非常好，夾膠玻璃在外力作用碎裂時，能吸收大量的沖擊能量并使之迅速衰減，所以夾膠玻璃很難擊穿，保持極好的完整性。這使采用了夾膠玻璃的建筑物在受到爆炸、風(fēng)災(zāi)、地震等情況時，即使玻璃碎裂，仍能保持在門窗框架內(nèi)，保護建筑內(nèi)外的人員不受飛濺的玻璃碎片的危害，風(fēng)雨及其他外來物也難以對室內(nèi)造成破壞。不足之處是：

         1）玻璃重量厚度增加建筑物承重和荷載；

         2）火災(zāi)發(fā)生時不利于逃生和救援；

         3）增加建筑造價�！�

6. 4、貼膜玻璃：

7.        在玻璃上貼高性能聚酯薄膜。聚酯薄膜俗稱安全防爆膜，玻璃因各種原因碎裂時，可以粘住玻璃碎片防止飛濺，保護建筑內(nèi)外的人員不受飛濺的玻璃碎片的危害，風(fēng)雨及其他外來物也難以對室內(nèi)造成破壞。安全防爆膜可以和有機膠一起與框邊系統(tǒng)相連，組成一個玻璃薄膜保護系統(tǒng)防止墜落。優(yōu)點：加工方便，不改變玻璃規(guī)格和版面。不足之處：增加建筑造價。

8. 5、圍護設(shè)計：

9. 　       在人流密集處設(shè)置護欄等防止玻璃碎裂造成的損失。

10. 6、超白鋼化玻璃：

11.        熱穩(wěn)定性好、高強度、自爆率低（趨近于0），使用安全、透光率高，通透性好、高端、技術(shù)含量高、應(yīng)用范圍廣。
