上海洋山深水港四期自動化碼頭。視頻來源：浦東發布

今天11時29分，上海洋山深水港四期自動化碼頭33箱區，第121號橋吊（遠程操控雙小車集裝箱橋吊）輕舒巨臂，穩穩抓起第一個集裝箱，標志洋山四期自動化碼頭開港試生產。

碼頭橋吊從靠泊的集裝箱船上卸下第一箱集裝箱。 新民晚報記者 陳夢澤 攝

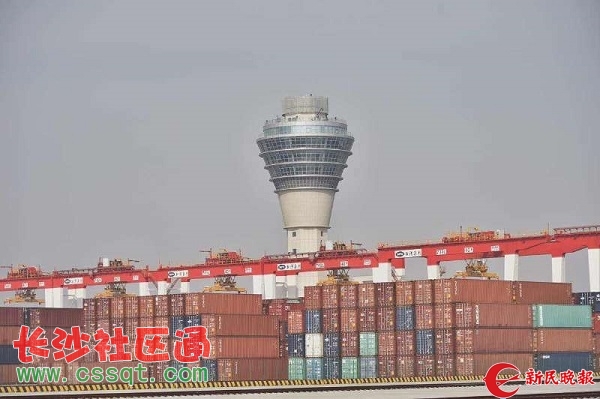

隨后，在一旁待命的第818號AGV（自動導引車）立刻將第一箱貨物裝車，并拖向堆場指定位置；再交給軌道吊（自動操控軌道式龍門起重機）抓取堆放。港區內車流不息，作業繁忙，卻不見一人，因?yàn)樗�有操作都在中控塔�?nèi)遠程操控完成。不遠處，高高聳立、形似火炬的中控塔十分顯眼，是整個港區的標志性建筑和運行中樞。

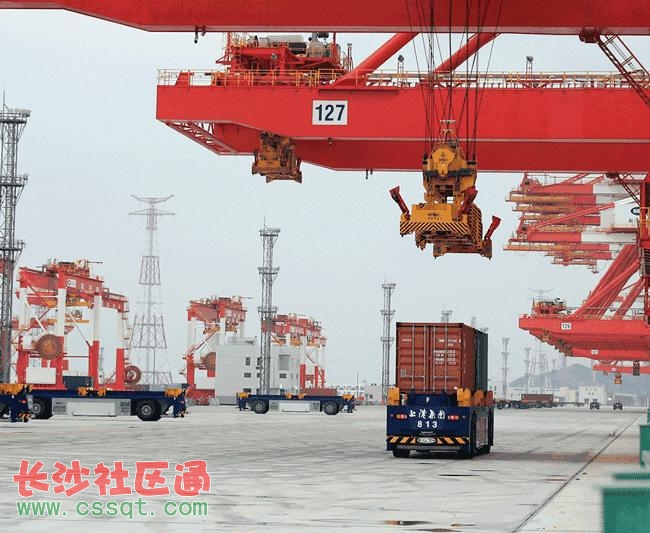

AGV（自動導引車）無人操作。新民晚報記者 陳夢澤 攝

洋山四期自動化碼頭建有7個集裝箱泊位，設計年通過能力初期為400萬標準箱，遠期為630萬標準箱。

如此大規模自動化碼頭一次性建成投運，史無前例。上海建設國際航運中心又添新動力，中國港口行業在運營模式和技術應用上實現里程碑式的跨越升級。

洋山深水港四期碼頭裝卸轉運全由智能設備完成。新民晚報記者 陳夢澤 攝

遠程操控：女性駕馭大機械

洋山四期采用“橋吊（遠程操控雙小車集裝箱橋吊）+AGV（自動導引車）+軌道吊（自動操控軌道式龍門起重機）”的生產方案。首批10臺橋吊、40臺軌道吊和50臺AGV投入試生產。根據規劃，最終將配置26臺橋吊、120臺軌道吊和130臺AGV。

從碼頭裝卸、水平運輸、堆場裝卸到生產管控系統，都換上了自動化設備。駕駛?cè)藛T可以坐在舒適的辦公室內遠程操控，勞動強度明顯降低，女性也能成為大型機械的駕馭者。

圖片來源：浦東發布

有了先進的AGV，碼頭水平運輸實現無人操作；有了自動化碼頭智能生產管理控制系統（簡稱TOS），船舶和堆場計劃、配載計劃、生產作業計劃等原本必須由專業人員手工完成的任務，系統都能自動生成。

這些變化，不僅節約人力成本，還降低了人為因素對生產安全的影響，碼頭作業從傳統勞動密集型向自動化、智能化轉變。

圖片來源：浦東發布

中國制造：換電交給機器人

洋山四期的裝卸設備購自上海振華重工，橋吊、AGV和軌道吊均為中國制造，自動化技術全球領先。

AGV在橋吊和堆場間轉運集裝箱，新增了無人駕駛、自動導航、路徑優化、主動避障、自我故障診斷、自我電量監控等功能。借助無線通訊、自動調度、精密定位系統和地面敷設的6萬多個磁釘引導，AGV能在繁忙碼頭穿梭自如，準確到達指定位置。鋰電池充滿后，可持續運行8小時；電力不足時求助換電機器人，為一臺AGV換一次電池，只需6分鐘。

洋山四期的橋吊、AGV和軌道吊均為中國制造。 新民晚報記者 陳夢澤 攝

橋吊是生產裝卸主力軍。在中轉平臺安裝機械臂和傳送裝置后，可以全自動拆裝集裝箱鎖鈕。主小車和門架小車作業，也都能穩定地自動運行。

軌道吊主要用于堆場作業。洋山四期采用自動堆箱技術，裝在小車上的激光攝像頭實時掃描，幫助軌道吊精準平穩地自動抓放集裝箱。

自主研發：“聰明腦”配“綠色心”

自動化碼頭有序高效運作，不僅要有先進設備，還需與智能軟件配合。上港集團自主研發的TOS系統，猶如洋山四期的“聰明大腦”，首次實現橋吊“邊裝邊卸”作業。系統覆蓋碼頭全部業務環節，銜接業務受理、集卡預約、數據分析、統一調度等信息平臺；提供智能的生產計劃模塊、實時作業調度系統及自動監控調整的過程控制系統；創新研發了指令調度架構平臺，通過設備調度模塊與協同過程控制系統，高效組織現場生產。

洋山四期首次實現橋吊“邊裝邊卸”作業。 新民晚報記者 陳夢澤 攝

除了“智慧大腦”，科技還賦予洋山四期“綠色心臟”：橋吊、AGV和軌道吊均由電力驅動，完全不排放尾氣，噪音也顯著減少；裝卸行程優化及能量反饋技術，進一步降低了碼頭能耗；再加上第二代港口船舶岸基供電、節能新光源、水網系統遠程度數流量計、辦公建筑區域電能監控系統、太陽能輔助供熱等技術，使洋山四期的能源利用效率再上新臺階。

洋山深水港四期碼頭采用全自動化集裝箱碼頭的建設方案，與傳統集裝箱碼頭相比，體現了創新的發展理念和更高的技術含量。

堆場布局巧妙

自動化作業堆場是整個洋山四期占地面積最大的區域，寬2384.5米，縱深210米至446.5米、平均縱深396.5米，總面積為94.5萬平方米。與洋山一至三期工程平均900米的陸域縱深相比，四期工程的堆場面積要小得多。但是，由于采用了全自動化碼頭方案，作業線與碼頭垂直布置，并采用了高密度堆垛方式，大幅度提高了土地與深水岸線資源的利用率，實現了集裝箱在港內運輸距離的最短化。

洋山四期作業線與碼頭垂直布置，采用高密度堆垛方式。新民晚報記者 陳夢澤 攝

港區交通流自東向西，進場閘口位于東端，出場閘口位于西端，集卡進港后統一單向行駛。普通集裝箱和冷凍集裝箱的進提作業，均在堆場的陸側交互區內完成。這種組織方式有效減少了外來集卡的行駛距離，車輛在港時間大幅縮短。因地制宜、效率先行的布局特點，讓洋山四期的堆場通過能力比傳統碼頭明顯提升。

首創多元交互

針對運量結構和裝卸特點，洋山四期的自動化堆場裝卸設備采用無懸臂、單懸臂、雙懸臂三種軌道吊。

洋山四期為世界上規模最大、技術最先進的自動化集裝箱碼頭。 新民晚報記者 陳夢澤 攝

無懸臂箱區和帶懸臂箱區間隔混合布置。無懸臂軌道吊可在箱區兩端與水平運輸設備交互，而懸臂式軌道吊不但具備無懸臂軌道吊的所有功能，還可以直接與位于自身懸臂下的水平運輸設備交互。

豐富的設備類型，帶來多元的交互模式，碼頭現場作業的機動性和靈活性大大增強。目前，這種多元交互模式在全球的自動化碼頭中是獨一無二的。
